ジオメンブレン下敷きの選び方

ジオメンブレン下敷きは、遮水システムにおいて重要でありながらしばしば見落とされがちな構成要素です。ジオメンブレン自体は流体の移動に対する主要なバリアとして機能しますが、その下にある下敷きが、そのバリアが設置時の応力、運用荷重、長期的な環境曝露に耐えられるかどうかを決定します。誤った下敷きを選ぶと、穴あき、過大なひずみ、ライナーの早期破損につながる可能性があり、その修復には多大なコストがかかります。

1. ジオメンブレン下敷きとは何か？

ジオメンブレン下敷き層とは、ジオメンブレンライナーの直下に敷設される保護層を指す。通常は不織布ニードルパンチジオテキスタイルであるが、仕様によっては整備された砂層、締め固めた細粒土、または特殊な緩衝材で構成される場合もある。「下敷き層」という用語は、ジオメンブレンの上に設置される覆土や排水ジオコンポジットとこの層を区別するためのものである。

基本的な考え方は層状の保護である。ジオメンブレンシステムは一般に重ね合わされた層で構成され、各層がそれぞれ異なる機能を果たす。下層は保護層として機能し、強度を提供するとともに下部の応力分散を改善することで、システム全体がより効率的に機能することを可能にする。適切な下敷き層がなければ、高品質のジオメンブレンライナーであっても、その下の路床に対して脆弱なままである。

2. ジオメンブレン下敷き層の主な機能と目的

下地材は相互に関連するいくつかの目的を果たし、そのすべてはジオメンブレンの完全性を保つことを目的としています。

2.1 突き刺し保護。

原土または締め固めた盛土から準備された路床には、必然的に不規則性—小さな石、根、または締め固められた土塊—が含まれます。高密度ポリエチレンジオメンブレンが荷重下に置かれると、これらの突出部は応力を離散的な点に集中させます。下地材はその応力を再分配し、局所的な突き刺しを防ぎます。ヒープリーチ用途の研究では、下地ライナーの特性が短期的な突き刺しやジオメンブレンのひずみの発達に大きく影響することが示されています。

2.2 クッション性と応力分散。

鋭利な物体がライナーを貫通するのを防ぐだけでなく、アンダーレイメントは荷重下でのHDPE膜の変形に対応する柔軟なクッションを提供します。これは、上層の材料が重い用途や、機器がライナー表面を横断する用途で特に重要です。基礎が変形しやすいほど、所定のオーバーライナーによってジオメンブレンに生じる圧痕とひずみは大きくなります。

2.3 安定化と分離。

アンダーレイメントは基盤を安定させ、ライナーが移動したり土壌に沈み込んだりするのを防ぎます。また、HDPEジオメンブレンと下層土の間の分離層として機能し、微細粒子が上方へ移動してシステムを損なう可能性を防ぎます。

3. 評価すべきジオメンブレンアンダーレイメントの主要特性

アンダーレイメントを選定する際には、いくつかの性能特性を慎重に評価する価値があります。

3.1 単位面積当たりの質量。

これは最も一般的に指定される特性であり、グラム毎平方メートル（g/m²）またはオンス毎平方ヤードで表されます。研究により、さまざまな用途における最小閾値が確立されています。AASHTO #8 砕石（最大直径12 mm）の下に敷設する1.5 mmのHDPEジオメンブレンには、最低270 g/m²の不織布ニードルパンチジオテキスタイルが推奨されます。より粗いAASHTO #57 砕石（最大直径38 mm）の場合、推奨値は少なくとも405 g/m²に上がります。

3.2 突刺抵抗。

この特性は、下敷き材がHDPEジオメンブレンを保護する能力と直接相関します。通常、突起や落下錐の衝撃を模擬する標準化された試験によって評価されます。突刺抵抗が高いほど、より薄い下敷き材を使用できるか、路床の不規則性に対するより大きな安全率が得られます。

3.3 透水性。

一部の下敷き材料は、HDPE遮水シートライナーから水分を遠ざけるように設計されており、安定した水位を維持し、静水圧の蓄積を防ぐのに役立ちます。プロジェクトの要件に応じて、設計者は保護と排水の適切なバランスを選択する必要があります。

3.4 引張強度と伸び。

下敷きは、破断や過度の変形を生じることなく、設置時の応力に耐えなければなりません。これらの特性は、材料が路床の起伏にどの程度適合するかにも影響します。

4. 遮水シート下敷きの選定基準と実務的指針

適切な下敷きを選択するには、プロジェクトの条件を体系的に評価する必要があります。

4.1 最初のステップは、路床を評価することです。

設計者は、存在する最大粒子径、礫混入物の角張り具合、および根やその他の有機障害物の有無を判断すべきです。表面準備の要件では通常、路床がライナーを損傷する可能性のある鋭利で角張った石や過大な粒子を含まないことを規定します。路床材料が侵食性である場合、天然材料または追加材料を用いた準備層が必要となることがあります。

4.2 第二の考慮事項は、上部の荷重です。

これには覆土の重量、機器による運用荷重、および保管材料が含まれます。不透水性ジオメンブレン上の最小覆土厚は、機器の接地圧によって異なります—70 kPa未満の圧力では0.30 mの覆土が推奨され、140 kPaを超える圧力では0.90 mが必要となる場合があります。下層材はこれらの荷重条件に適切でなければなりません。

4.3 第三に、設計者はジオメンブレンの材料と厚さを考慮しなければなりません。

HDPEジオメンブレンは高い耐薬品性を備えていますが、比較的剛性が高く、適切に支持されないと応力亀裂が生じやすいです。LLDPEはより高い柔軟性を提供します。研究では、同様の条件下でLLDPEとHDPEの性能に明らかな改善は見られず、多くの用途ではライナーの柔軟性よりも下地材の品質が重要であることが示唆されています。

4.4 最後に、施工の実用性を考慮すべきです。

下地材は通常、敷設や必要な形状への切断が容易で、施工を簡素化します。ただし、設置済みのHDPEジオメンブレンシートの上での車両通行は許可されるべきではなく、鋭い靴底の作業者が直接その上を歩くべきではありません。これらの注意事項は、下にある下地材も保護します。

5. BPMジオシンセティックス：ジオメンブレン下地材ソリューション

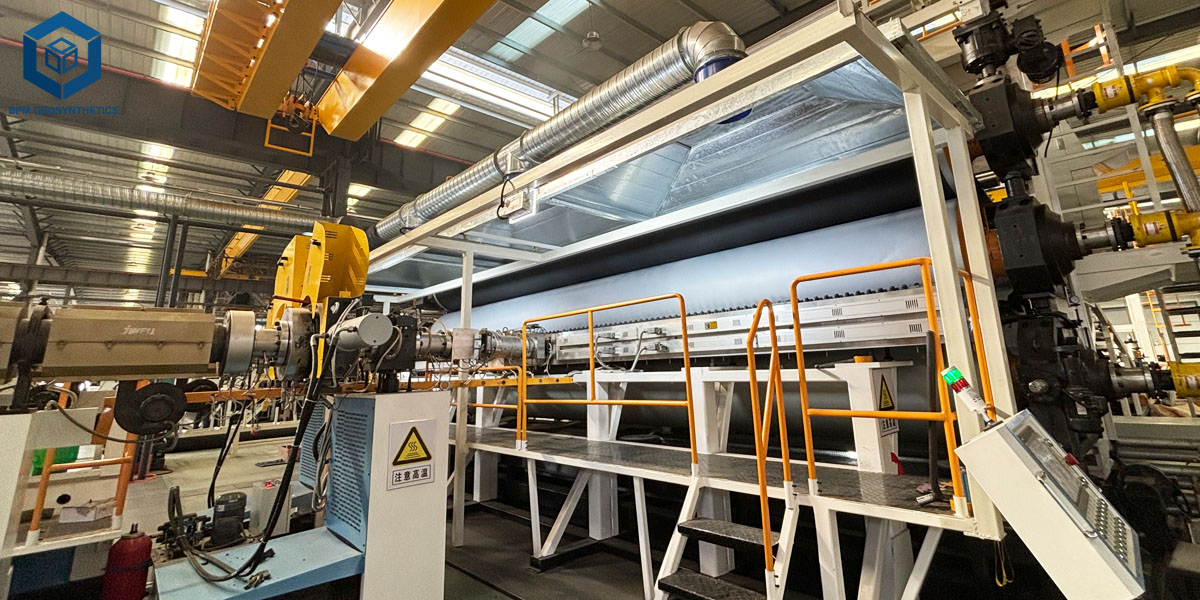

The Best Project Material Co., Ltd.（BPM Geosynthetics）は、ジオメンブレンシステムおよび関連するジオシンセティックスの重要なサプライヤーとしての地位を確立しており、製品は100か国以上に輸出されています。同社のアンダーレイメントへのアプローチは、コンポーネント重視ではなくシステムの視点を反映しています。

BPM Geosyntheticsは、排水機能と遮水機能を単一の製品に組み合わせたジオコンポジットライナーを提供しています。これらの構成は、独立した排水層が実現できない場合や、スペースの制約により統合ソリューションが必要な場合に特に有用です。同社は、ジオテキスタイルの目付100 g/m²から800 g/m²までのオプションを含め、特定のプロジェクトのニーズに応じてジオコンポジットライナーをカスタマイズできます。

従来の下地材を必要とするプロジェクト向けに、BPM Geosyntheticsのジオメンブレンシステムは適切な保護層と組み合わせて機能するよう設計されています。BPM GeosyntheticsブランドのHDPEジオメンブレンはすべて、ISO9001、ISO14001を含む認証、およびSGSとIntertekによる試験に合格しています。同社は設置サービスと技術サポートを提供し、下地材とジオメンブレンが別々の部材ではなく統合されたシステムとして機能することを保証します。

BPM Geosyntheticsの製品ラインナップには、平滑面とテクスチャー面のジオメンブレンが含まれます。テクスチャー面は摩擦抵抗を高め、斜面や堤防での安定性を向上させ、本来であれば追加の保護を必要とするせん断応力を低減することで下地材の要件に影響を与える可能性があります。

6. ジオメンブレン下地材の価格に関する考慮事項

ジオメンブレン下敷きの価格は、材料の種類、単位面積当たりの質量、およびプロジェクトの規模によって決まります。最も一般的な下敷き材料である不織布ニードルパンチジオテキスタイルは、通常、平方メートル単位またはロール単位で価格設定されています。

参考までに、ジオメンブレンの価格は基準値を提供します。中国市場では、0.5 mm HDPEジオメンブレンの工場出荷価格は1平方メートル当たり約5.8～6.5元、1.0 mm新品材料膜は1平方メートル当たり10.2～12.4元です。下敷きのコストはこれに加算されますが、システム全体のコストに占める割合は比較的小さいです。5000平方メートルの景観池プロジェクトでは、0.75 mm膜と1.0 mm膜の差額は約14,000元でした。これは、下敷きの仕様をプロジェクト総コストとライナー故障の潜在コストに対して評価すべきであることを思い起こさせます。

下地材は価格だけで選ぶべきではないことを強調しておく価値がある。わずかに安価でも突き刺しを防げない下地材は、修復や封じ込め機能の喪失においてはるかに大きな費用をもたらす。

結論

ジオメンブレン用下地材は汎用的な付加品ではなく、封じ込めシステム全体の耐久性を決定する性能上重要な層である。選定は、路床の状態、上部荷重、および選択したジオメンブレンの特定の脆弱性を徹底的に評価することから始めるべきである。単位面積当たりの質量、突き刺し抵抗、および透水性が指定すべき主要な特性であり、確立された研究の閾値とプロジェクト固有の要件に導かれるべきである。

ベストプロジェクトマテリアル株式会社（BPMジオシンセティックス）は、遮水シート、ジオコンポジット、技術サポートを組み合わせ、下地材を完全なシステムの一部として扱う統合的なアプローチを提供します。プロジェクトの設計者や仕様策定者にとって、指針となる原則は明快です。適切な下地材のコストは、失敗したライナーのコストよりも常に低いのです。
