適切なGCLジオシンセティッククレイライナーの選び方
あGCLジオシンセティッククレイライナーは、ナトリウムベントナイト粘土をジオテキスタイル層間に封入するか、またはジオメンブレンに接着して工場で製造された遮水バリアです。水和すると、ベントナイトは低透水性のシールを形成します。適切なGCLジオシンセティッククレイライナーを選ぶ方法を理解することは、長期的な浸透抑制を必要とする環境封じ込めシステムにとって不可欠です。
Ⅰ. 技術パラメータとエンジニアリング仕様
エンジニアリング性能と長期的な耐久性は、材料の正しい仕様に依存します。調達チームが評価する際には、適切なGCLジオシンセティッククレイライナーを選ぶ方法埋立地および環境封じ込めプロジェクトで使用される以下の一般的なパラメータを確認する必要があります。
| パラメータ | 一般的な範囲 | 工学的意義 |
|---|---|---|
| ベントナイト質量 | 4.0～6.0 kg/m² | 膨潤能力と密封性能を決定します |
| 透水係数 | ≤ 5 × 10⁻¹¹ m/s | 透気性能を示す |
| 剥離強度 | ≥ 50 N/100mm | 層間の構造的接着を確保する |
| 抗張力 | 6 – 12 kN/m | 設置応力に対する耐性 |
| ベントナイト膨潤指数 | ≥ 24 ml/2g | シール膨張能力を制御 |
| ロール幅 | 4 – 6 m | 設置効率を向上 |

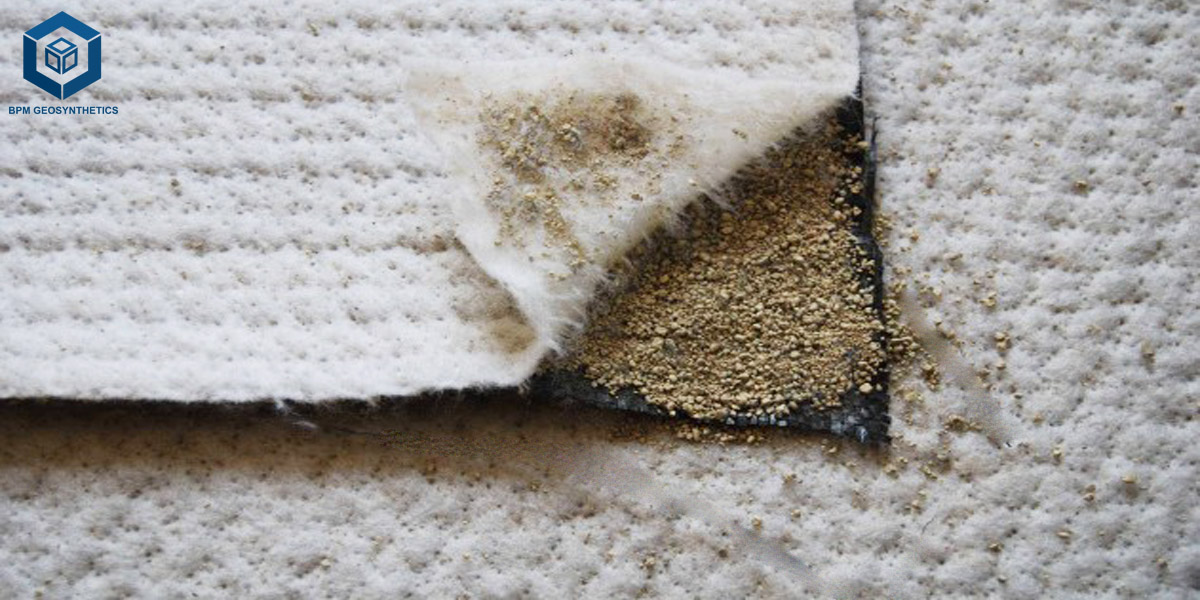

Ⅱ. 構造と材料構成
製品構成を理解することは、決定するための重要なステップです適切なGCLジオシンセティッククレイライナーを選ぶ方法エンジニアリング封じ込めプロジェクトにおいて。
上部ジオテキスタイル層 – 通常、柔軟性を提供する不織ポリプロピレン
ナトリウムベントナイトコア – 高い膨潤性を持つ天然粘土
下部ジオテキスタイル層 – 織布または不織布の補強層
ニードルパンチ繊維結合 – 層を機械的に結合する
オプションのジオメンブレン裏打ち – 重要な用途での不透水性を強化する
この複合構造により、ライナーは設置中に機械的安定性を維持しながら、信頼性の高い遮水バリアを形成することができる。

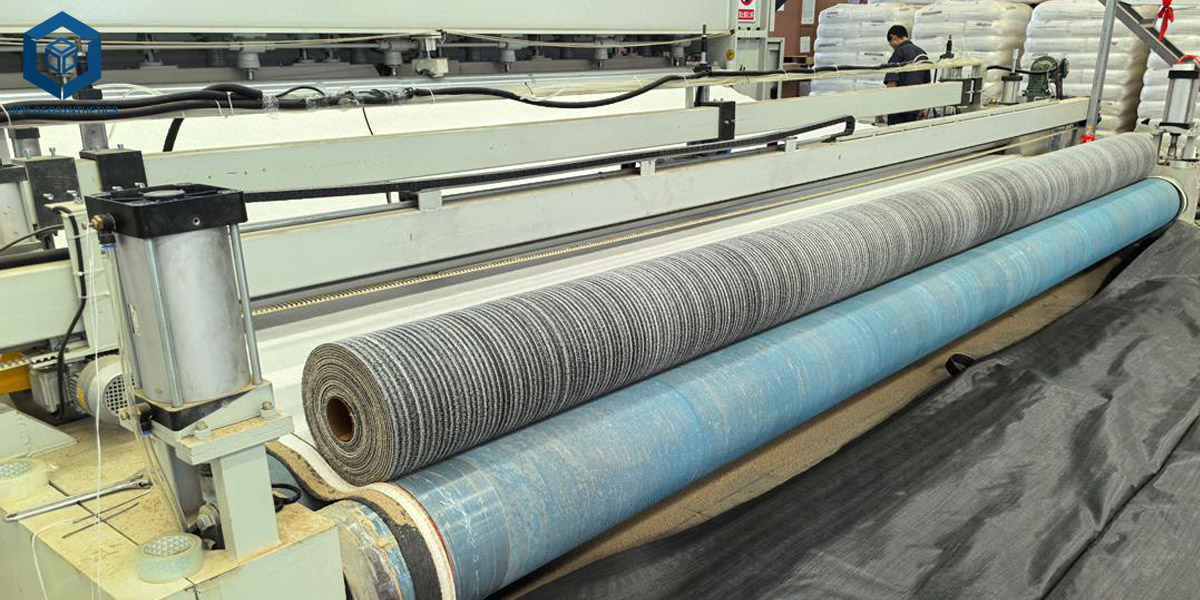

Ⅲ. 製造プロセス
1. 原料の準備
高品質のナトリウムベントナイト粘土は、不純物を除去し、一貫した膨潤特性を確保するために処理される。
2. ジオテキスタイル層の製造
ポリプロピレン繊維は、産業用ニードルパンチ設備を用いて織布または不織布のジオテキスタイルに製造されます。
3. ベントナイトの分布
計量されたベントナイト粉末または顆粒が、ジオテキスタイル層の間に均等に分布されます。
4. ニードルパンチング
ニードルパンチング設備が粘土層を通して繊維を絡ませ、内部の移動を防ぎます。
5. ロール形成と包装
完成したライナーはロールに巻き取られ、輸送と設置のために保護されます。
透水係数試験
ベントナイト膨潤確認
機械的強度検査
厳格な品質管理手順により、ライナーが環境封じ込めシステムで期待通りに機能することが保証されます。
Ⅳ. 業界材料比較
| 封じ込め材料 | 透過性 | インストールの複雑さ | 代表的な用途 |
|---|---|---|---|
| GCLジオシンセティッククレイライナー | 非常に低い | 穏健な | 埋立地、池、鉱山 |
| 締固め粘土ライナー | 低い | 高い | 従来の封じ込めシステム |
| HDPEジオメンブレン | 極めて低い | 穏健な | 有害廃棄物の封じ込め |
| コンクリートバリア | 穏健な | 高い | 構造的封じ込めシステム |
Ⅴ. 適用シナリオ
知ることは適切なGCLジオシンセティッククレイライナーを選ぶ方法地下水保護と環境封じ込めが求められるプロジェクトにおいて特に重要です。

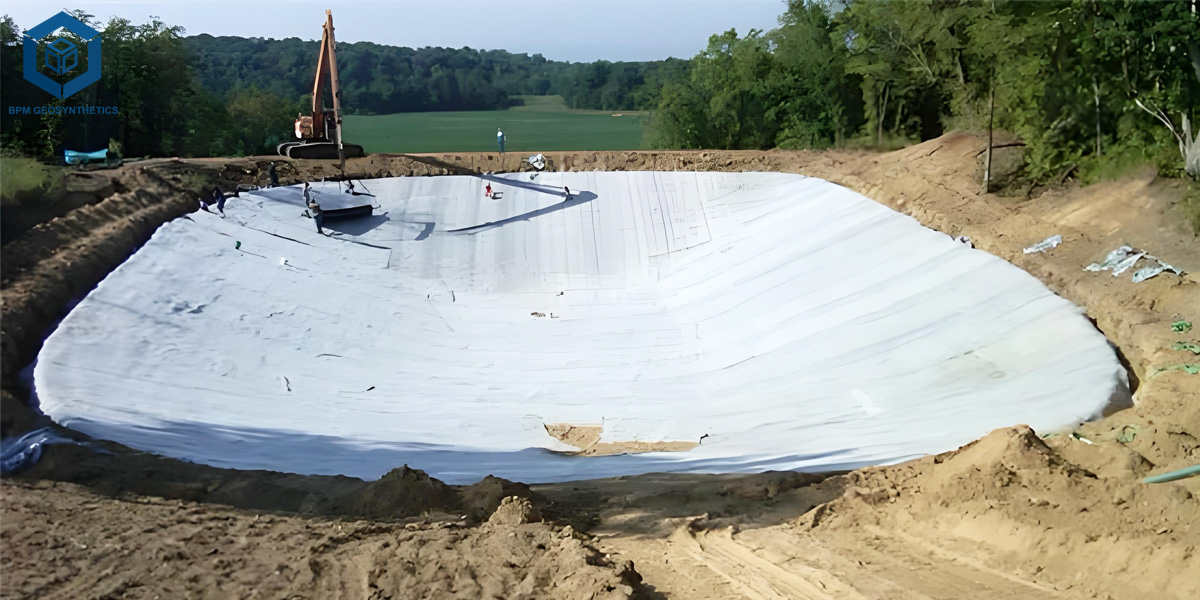

自治体埋立地のライナー
鉱山尾鉱の封じ込め
産業廃水貯留池
石油・ガス掘削現場
貯水池の遮水システム
環境修復プロジェクト
典型的な意思決定者には、EPC請負業者、エンジニアリングコンサルタント、環境開発業者、国際的なジオシンセティックディストリビューターが含まれます。
Ⅵ. 核心的な問題と工学的解決策
1. 設置中のベントナイト損失
不適切な取り扱いによりベントナイトが移動する可能性があります。
解決策：補強結合を施したニードルパンチGCLを使用してください。
2. 不十分な水和条件
水分不足によりベントナイトの膨張が妨げられます。
解決策：適切な水和と土壌の拘束を確保してください。
3. 斜面の不安定性
界面摩擦が低いと、急斜面での滑りが発生する可能性があります。
解決策：テクスチャー加工または補強されたGCLシステムを選択してください。
4. 化学的適合性の問題
特定の汚染物質はベントナイトの膨潤を減少させます。
解決策：現場の流体との適合性試験を実施してください。
Ⅶ. GCL設置リスク
現場でのGCLの故障は、通常、不良材料によるものではなく、取り扱いミスによるものです。以下は、最も頻繁に発生する問題とその発生時期です。
敷設する前に
まず下地を確認してください。鋭利な石や残った破片がキャリアジオテキスタイルを突き破り、ベントナイトを押し出してしまう可能性があります。
GCLロールは乾燥した状態でカバーをかけて保管してください。最終設置前にパネルに雨や露がかかると、不均一な膨潤を引き起こし、一度それが起こると、後でライナーが適切に自己修復しなくなります。
設置中に
大雨の中での設置は避けてください。濡れたパネルは重くなり、位置決めが難しくなり、引きずるとベントナイト層がずれます。
露出したGCLの上にトラック式の機器を置かないでください。機械が通過しなければならない場合は、保護板を敷いてください。
重なりを正確に確保すること。狭すぎる、あるいはずれた重なりは、ベントナイトが完全に封止できない浸透経路を残します。
これはどれも複雑ではありませんが、厳しい工程では省略されがちです。優れたベントナイト粘土ライナーでも、施工班がこうした手順を省けば遮水性能を失います。
Ⅷ. GCL仕様チェックリスト
これを順番に進めてください。初期のステップを飛ばすと、現場に合わない仕様になりがちで、納品時にそれを修正することはできません。
1. まず自分のプロジェクトを把握する
封じ込め要件と透水係数の目標を定義します。埋立地浸出水、鉱山尾鉱、貯水池の遮水では、求められる数値が同じではありません。
水質を確認してください。高塩分、強酸、または高カルシウム含有量は、ナトリウムベントナイトの膨潤を低下させる可能性があります。現場にこれらのいずれかがある場合は、仕様を確定する前に適合性試験を依頼してください。
2. 材料を確定する
ベントナイトの品質と膨潤指数を確認します。バッチ試験報告書を求めてください — 膨潤指数、濾過損失、平方メートルあたりのベントナイト質量。
適切な補強タイプを選定する。標準的なニードルパンチGCLは、ほとんどの埋立地や鉱山廃棄物の工事に対応する。急勾配や高い界面摩擦が必要なGCLライニングシステムには、ジオメンブレン裏打ちGCLを選ぶ。
ジオシンセティッククレイライナーの透水試験報告書を確認する。試験方法がプロジェクト仕様で要求されているものと一致していることを確認する。
3. サプライヤーと納品を確認する
生産能力、認証（ISO 9001、CE、プロジェクト固有の承認）およびリードタイムを確認する。
GCLが複合ライナー内に配置される場合、ジオメンブレンおよび排水層との適合性を確認する。界面摩擦データを依頼する。
大量出荷前に試験用サンプルを依頼する。納品された材料と比較するための参照サンプルを保管する。
各バッチごとに完全なジオシンセティッククレイライナーのデータシートを要求する。1ページの汎用シートは受け入れない。
Ⅸ. 埋立地拡張のためのGCL
埋立地拡張プロジェクトは、従来の締固め粘土と工場生産のジオシンセティックライナーとの間で難しいトレードオフに直面することが多い。ある自治体の拡張工事における実際の現場観察は、埋立地用GCLライナーの実用的な利点と限界を示している。
締固め粘土代替案の主な課題
高い物流コスト：高品質の粘土は埋立地現場まで長距離輸送が必要となる場合がある。
不安定な施工品質：急勾配の埋立地法面では、現場作業員が均一な締固めを達成するのは困難である。
現場で実証された利点
大量のバルク粘土輸送需要を排除する。
傾斜法面区域での品質管理が容易になる。
本プロジェクトではHDPEジオメンブレンの下層に二次バリアとして採用された。
譲れない施工上の制約（無視できない）
厳格なパネル重ね合わせ管理が必須である。
急斜面ではパネルの滑り落ちを防ぐため、仮固定を実施しなければならない。
Ⅹ．よくある質問
1. GCLライナーの主な機能は何ですか？
低透水性バリアを提供し、液体の移動を制御します。
2. GCLライナーにはどの粘土が使用されますか？
高い膨潤性を持つナトリウムベントナイト。
3. GCLは圧縮粘土ライナーの代わりになりますか？
多くのプロジェクトで、より効率的な代替手段として機能します。
4. 水和は性能に影響しますか？
はい、適切な水和によりベントナイトのシール特性が活性化されます。
5. GCLライナーはジオメンブレンと互換性がありますか？
複合ライナーでは、通常ジオメンブレンの下に設置されます。
6. 標準的なロール幅はどれくらいですか？
ほとんどの製品は4～6メートルの範囲です。
7. 継ぎ目はどのように施工されますか？
隣接するパネルは通常300 mm重ね合わせます。
8. GCLは斜面に使用できますか？
はい、ただし摩擦安定性を評価する必要があります。
9. GCLライナーはどのくらい持ちますか？
適切に施工されたシステムは数十年間性能を発揮できます。
10. 調達前に実験室試験は必要ですか？
はい、通常は透水係数と膨潤試験が検証されます。
技術資料または見積もりのご請求
埋立地、鉱山、または環境遮水プロジェクトでジオシンセティック粘土ライナーシステムを必要とする場合、調達チームは以下の文書を要求することがあります：
GCL技術データシート
室内透水試験報告書
エンジニアリング設置ガイドライン
試験用材料サンプル
国際供給見積書
著者の専門知識と業界における権威
この技術ガイドは、ジオシンセティック材料、環境エンジニアリング遮水システム、およびインフラ建設に経験豊富な専門家によって作成されました。情報は、EPCコントラクター、地盤工学コンサルタント、およびジオシンセティックライニングシステムの国際サプライヤーが使用するエンジニアリング慣行を反映しています。
