HDPEライナーと粘土ライナー：性能比較ガイド
HDPEライナーとクレイライナーの性能比較とは？

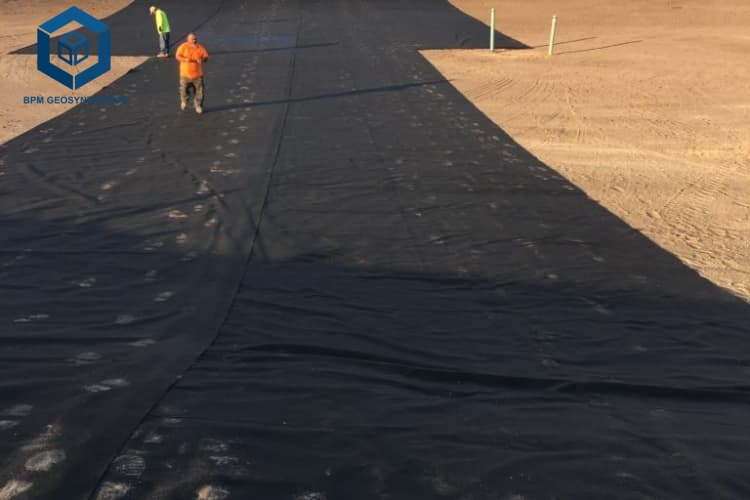

HDPEライナーとクレイライナーの性能比較本資料では、環境封じ込めを目的とした根本的に異なる2つの遮水システム、すなわち合成HDPEジオメンブレン（厚さ1.0～2.5mm）と、締固め粘土ライナー（CCL、厚さ0.6～1.2m）について評価を行います。土木技術者、EPC請負業者、および資材調達担当者にとって、埋立地の底面ライナー、調整池のライナー、および二次封じ込め設備を選定する際、HDPEライナーと粘土ライナーの性能比較を正しく理解することは極めて重要です。HDPEライナーは、極めて低い透水性（k = 1 × 10⁻¹⁴ m/s）、一貫した品質管理体制、そして優れた耐薬品性という特長を備えていますが、その施工においては（接合部の処理や下地処理など）細心の注意が求められます。一方、粘土ライナー（透水係数 k ≤ 1 × 10⁻⁹ m/s まで締固められたもの）は、単位面積あたりのコストは安価であるものの、大量の適正な粘土資材（厚さ0.6～1.2m分）を必要とするほか、乾燥によるひび割れ、凍結融解による損傷、および水圧破砕（ハイドロフラクチャリング）の影響を受けやすいという側面があります。本ガイドでは、埋立地の底面ライナー、最終覆土、および調整池への適用を想定し、HDPEライナーと粘土ライナーの性能比較に関する工学的データを提供します。具体的には、透水性、厚さの等価性、環境ストレス下における耐久性、施工時の品質管理、およびライフサイクルコストに関する情報を網羅しています。
技術仕様：HDPEライナーと粘土ライナーの比較
下の表は、HDPEジオメンブレンと圧縮粘土ライナー（CCL）の重要な工学的パラメータを比較したものです。
| パラメータ | HDPEジオメンブレン（1.5mm） | 圧縮粘土ライナー（CCL） | エンジニアリングの重要性 |
|---|---|---|---|
| 透水性（水理伝導率、k） | 約1 × 10⁻¹⁴ m/s | ≤ 1 × 10⁻⁹ m/s (典型的には 5 × 10⁻¹⁰ ～ 1 × 10⁻⁹) | HDPEの透過性は粘土の10万分の1です――HDPEライナーと粘土ライナーの性能比較における重要なポイント。 |
| 同じ透水性における等価厚さ | 1.5 mm | 0.6～1.2m（600～1,200mm） | 粘土は、同様のバリア機能を発揮するために400～800倍の厚さが必要となる。 |
| 1平方メートルあたりの材料費 | 3～6ユーロ（1.5mm） | 2～5ユーロ（圧縮粘土、輸送費別） | 粘土材料は安価だが、必要量が膨大である（600～1,200mmに対し1.5mm）。 |
| 1平方メートルあたりの設置費用 | 8～13ユーロ（下地処理、溶接を含む） | 10～25ユーロ（粘土の調達、敷設、圧縮、試験を含む） | HDPEは薄い形状のため、材料費は高いものの、設置コストは低くなることが多い。 |
| 品質管理／均一性 | 非常に優れている（工場生産、GRI GM13規格に準拠した試験済み） | 変動あり（粘土の産地、圧縮度、水分量によって異なる） | HDPEは特性が一定しているが、粘土の特性は産地や場所によって異なる。 |
| 乾燥割れ感受性 | なし | 高い（乾燥するとひび割れる） | 粘土は覆土または水分維持が必要。HDPEは影響を受けない。 |
| 凍結融解耐性 | 非常に優れている（HDPEは低温でも柔軟性がある） | 劣悪（凍結融解後、粘土の透水性が10～100倍に増加する） | 保護対策なしでは、氷点下の気候での粘土の使用は推奨されません。 |
| 耐薬品性 | 非常に優れている（pH2～12のほとんどの化学物質に耐性がある） | 良い（ただし、一部の化学物質は粘土の構造を変化させる） | HDPEは、腐食性の浸出液や工業用化学物質に対して優れています。 |
| 耐穿刺性（石などによる穿刺に対する耐性） | 中程度（1.5mm厚で320N、ジオテキスタイルクッションが必要） | 良好（厚い粘土層が穴あきに強い） | 粘土は下層石による穿孔を受けにくい。 |
| 設計寿命（埋立地底面ライナー） | 50～100歳以上 | 50～100年以上（乾燥・凍結から保護された場合） | どちらも長寿命を実現できるが、粘土はより多くのメンテナンス条件を必要とする。 |
重要なポイント:HDPEライナーと粘土ライナーの性能を比較すると、HDPEは透過性が10万分の1と極めて低く、品質が均一で、亀裂が生じにくいという利点があります。一方、粘土は層が厚く、穿孔（穴あき）に対して強いという特徴があります。現代の埋立地におけるライナーとしては、一般的にHDPEが好まれています。
材料構造と組成：HDPEライナーと粘土ライナーの比較
バリア機構における根本的な違いを理解すること。
| 財産 | HDPEジオメンブレン | 圧縮粘土ライナー | バリア機構 | |
|---|---|---|---|---|
| 材質の種類 | 合成ポリマー（ポリエチレン） | 天然土壌（粘土鉱物：モンモリロナイト、イライト、カオリナイト） | HDPE：不透過性膜、粘土：曲がりくねった細孔経路＋吸着}、 | |
| バリア機構 | 物理的障壁（ポリマーマトリックスを通じた拡散） | 低い透水係数＋化学吸着 | HDPEは真のバリアであり、粘土は流れを遅くするだけで止めることはできない。 | |
| 厚さ | 1.0～2.5mm | 600～1,200mm | 粘土は低透水性を実現するために非常に厚い層を必要とする。 | |
| 欠陥に対する脆弱性 | 穴あき、縫い目の破損 | 乾燥によるひび割れ、根の侵入、動物の巣穴 | 両者にはそれぞれ異なる故障モードがある。 |
エンジニアリングに関する洞察:HDPEライナーと粘土ライナーの性能比較から、HDPEは真の不透過性バリアであるのに対し、粘土は厚みと曲がりくねり具合に依存する低透過性バリアであることが明らかになった。
製造工程：HDPEライナーと粘土ライナーの比較
生産方法と建設方法は大きく異なる。
HDPEジオメンブレンの製造：未加工PE100樹脂＋カーボンブラック＋酸化防止剤の押出成形→カレンダー加工→巻取り。工場品質管理。
粘土ライナー工法（現場施工）：
特定された適切な粘土源 (20% 以上の微粒子、可塑性指数 ≥ 10 が必要)
粘土を掘り出し、現場へ運搬する。
150～300mmの層に分けて配置し、最適な含水率（最適含水率の2%以内）に調整する。
羊足型ローラーまたはパッドフット型ローラーで圧縮し、標準プロクター密度の95%以上の乾燥密度を達成する。
現場での透水性試験（密閉型二重リング浸透計または試料を用いた実験室試験）
品質管理の違い:HDPE：GRI GM13に基づく工場試験。粘土：現場での密度、水分、透水性試験 ― ばらつきが大きい。
性能比較：HDPEライナー、粘土ライナー、複合ライナー
HDPE単独系、粘土単独系、および複合系（HDPE＋粘土）の比較
| ライナーシステム | 透過率（実効値） | 相対的な設置コスト | 利点 | デメリット |
|---|---|---|---|---|
| HDPEのみ（1.5mm） | 約1 × 10⁻¹⁴ m/s | 1.0倍（基準値） | 非常に低い浸透性、安定した品質、耐薬品性 | 穿刺リスク、縫い目の品質に依存、紫外線曝露限界}、 |
| 粘土のみ（0.6 m、k ≤ 1e-9） | ≤ 1 × 10⁻⁹ m/s | 1.2～1.8倍（変動） | 厚みがあり、自己修復機能（多少のひび割れは修復可能）、継ぎ目がなく、低技術。 | 乾燥によるひび割れ、凍結融解による損傷、品質のばらつき、大量の処理が必要}, |
| 複合材（HDPE＋粘土） | ≤ 1 × 10⁻¹⁴ m/s (HDPEが支配的) | 1.5～2.2倍 | 冗長バリア：粘土がHDPEを穿孔から保護し、HDPEが粘土の亀裂を封止する。 | コストが高く、構造が複雑になる}、 |
結論：HDPEライナーと粘土ライナーの性能比較では、透水性と安定性においてHDPEが優れていることが示されています。複合ライナーは、重要な用途において両方の利点を兼ね備えています。
産業用途：HDPEライナーと粘土ライナーの選択
HDPEライナーとクレイライナーの性能比較において、どちらを選ぶべきかは用途によって決まります。
埋立地底敷材（一般廃棄物）：多くの地域では、EPA（米国環境保護庁）により複合ライナー（HDPE＋粘土）の使用が義務付けられています。ジオシンセティック粘土ライナー（GCL）を使用する場合は、HDPE単体でも許可される場合があります。
埋立地の最終覆土：気候に応じて、HDPEまたは粘土を使用する。斜面にはHDPEが推奨される。粘土は乾燥した気候ではひび割れる可能性がある。
池ライナー (水、水産養殖):HDPE（透水性が低く、設置が容易）または粘土（適切な地元の粘土が入手可能な場合、コストが低い）。
鉱山廃液浸出パッド（酸性浸出液）：HDPE（耐薬品性）が必要です。粘土は酸性環境には適していません。
二次封じ込め（タンクファーム、化学工場）：耐薬品性にはHDPEが必要です。非危険性液体には粘土を使用できます。
灌漑用水路（送水路）：粘土（入手可能であれば従来品）またはHDPE（水分損失が少ない）。
業界でよく見られる問題：HDPEライナーと粘土ライナーの破損事例
材料の選定や設置方法の誤りによる、現実世界での不具合事例。
問題1：粘土ライナーの乾燥によるひび割れ（乾燥気候）
根本的な原因：粘土ライナーは覆土前に乾燥していた。最大25mm幅の亀裂が生じ、透水性が1,000倍に増加した。解決：乾燥地帯では、圧縮粘土の代わりにHDPEまたはGCLを指定してください。粘土を使用する場合は、湿った状態を保ち、7日以内に覆いをしてください。
問題2：路盤の石によるHDPE管の穿孔
根本的な原因：適切なジオテキスタイルクッションを使用せずに、鋭利な石の上に1.5mmのHDPEを設置した。解決：路盤保護材として粘土またはGCLを使用するか、ジオテキスタイルを500g/m²に増量してください。複合ライナー（HDPEの下に粘土）を使用すれば、この破損モードを防ぐことができます。
問題３：粘土ライナーの凍結融解による損傷
根本的な原因：粘土ライナーは、被覆前に冬の気候条件にさらされた。凍結融解サイクルにより、透水性は1e-9 m/sから1e-7 m/sに増加した。解決：寒冷地では、圧縮後24時間以内にHDPEを使用するか、粘土を断熱材やカバーで保護してください。
問題4：HDPE継ぎ目の破損と粘土の自己修復の比較
根本的な原因：HDPE の継ぎ目の欠陥により漏れ経路が発生しました。粘土には継ぎ目はありませんが、ひび割れることがあります。解決：重要な封じ込めには、複合ライナーを使用してください。HDPE製の継ぎ目は漏れを防ぎ、HDPEの欠陥の周囲は粘土でシールします。
HDPEライナーと粘土ライナーの選択におけるリスク要因と予防戦略
リスク：乾燥気候において、水分管理を行わずに粘土ライナーを指定すること。乾燥によるひび割れは避けられない。緩和：代わりにHDPEまたはGCLを使用してください。粘土が必要な場合は、24時間以内に灌漑設備を設置するか、覆いをしてください。
リスク：岩盤地盤にジオテキスタイルクッションなしでHDPEを指定すること：穿刺失敗。緩和：300～500g/m²の不織布ジオテキスタイル、または150mmの砂クッションを設置してください。複合粘土層があればさらに良いでしょう。
リスク：輸送を考慮せずに粘土ライナーの方が低コストであると仮定した場合：地元の粘土が適さない場合は、粘土を輸入する必要があるかもしれません。緩和：HDPEと粘土のコストを比較してください。粘土の調達、輸送、設置、圧縮試験の費用も考慮に入れます。
リスク：埋立地ライナーに関する規制違反：一部の地域では、複合ライナー（HDPE＋粘土）の使用が義務付けられています。緩和：ライナーの種類を選択する前に、現地の規制を確認してください。
調達ガイド：HDPEライナーと粘土ライナーの選び方
B2B の購入を決定するには、この 8 ステップのチェックリストに従ってください。
規制要件を決定します。埋立地の底面ライナーには、複合材（HDPE＋粘土）またはHDPEとGCLの組み合わせが求められることが多い。地域の環境保護庁（EPA）の規則を確認すること。
気候条件を評価する：乾燥地帯または寒冷地帯 → HDPEが推奨される。粘土質土壌では、ひび割れや凍結融解による損傷のリスクがある。
化学物質への曝露を評価する：腐食性の高い化学物質（酸、炭化水素、浸出液）を扱う場合は、HDPE（高密度ポリエチレン）が必要です。粘土は適していません。
路盤の状態を分析する：鋭利な石や凹凸のある路盤の場合、粘土は穿刺防止効果を発揮しますが、HDPEにはジオテキスタイルクッションが必要です。
設置コストを比較します。粘土の調達、敷設、圧縮試験を含むターンキー方式と、HDPEの供給、配送、溶接を含む両方のオプションについて、包括的な見積もりを入手してください。
建設スケジュールを検討します。HDPEは施工が迅速（1作業員あたり1日5,000～10,000平方メートル）である。粘土の施工は時間がかかり（1日1,000～3,000平方メートル）、天候にも左右される。
サンプルを注文し、互換性テストを実施する：HDPEについては、現場特有の化学薬品を用いて試験を実施する。粘土については、提案された粘土源について実験室での透水性試験を実施する。
保証を確認してください:HDPEには15～25年の保証が付いていますが、粘土には製品保証はありません（施工品質に依存します）。
エンジニアリング事例研究：埋立地底部ライナーにおけるHDPEライナーと粘土ライナーの比較
プロジェクトの種類:都市ごみ埋立地の底面ライナー。
位置：アメリカ中西部（湿潤な気候、現地で適切な粘土が入手可能）。
プロジェクト規模：10万平方メートル
評価されたオプション:
- オプションA：0.6mの圧縮粘土ライナー（k ≤ 1e-9 m/s）+ 0.3mの排水層。
- オプション B: 0.3 m の粘土 (複合材料) + 0.3 m の排水層上の 1.5 mm HDPE ジオメンブレン。
HDPEライナーと粘土ライナーの性能比較結果：
透水性：オプションA：1e-9 m/s（粘土のみ）。オプションB：1e-14 m/s（HDPEが支配的）。
設置費用：オプションA：18ユーロ/m²（現場粘土使用）。オプションB：22ユーロ/m²（HDPE＋粘土使用）。
- 規制遵守：どちらも許容範囲内だが、オプションB（複合型）は冗長な障壁を提供する。
決断：優れた長期性能と規制上の優位性から、オプションB（複合材ライナー）が選択されました。
10年後の結果：漏水はなかった。隣接する区画のオプションA（粘土のみ）では、8年後に局所的なひび割れにより軽微な漏水が見られた。
よくある質問：HDPEライナーとクレイライナーの性能比較
Q1：HDPEと粘土では、どちらが透水性が低いですか？
HDPE。HDPEの透水性は約1×10⁻¹⁴m/sであるのに対し、粘土は1×10⁻⁹m/s以下です。HDPEの透水性は粘土の10万分の1であり、これはHDPEライナーと粘土ライナーの性能比較において最も重要な要素です。
Q2：粘土ライナーはHDPEよりも安価ですか？
粘土材料は1立方メートルあたりの価格が安い場合があるが、粘土は600～1,200mmの厚さが必要となるのに対し、HDPEは1.5mmで済む。1平方メートルあたりの設置費用は、粘土の入手可能性と輸送状況によって、同程度か、粘土の方が高くなる可能性がある。
Q3: クレイライナーは寒冷地でも使用できますか?
推奨しません。凍結融解サイクルによって粘土の透水性は10～100倍に増加します。HDPEは凍結融解の影響を受けません。
Q4：粘土ライナーは乾燥するとひび割れますか？
はい。乾燥によるひび割れは、粘土が乾燥する際に優先的な流路が形成されることで発生します。HDPEは乾燥によってひび割れることはありません。
Q5：複合ライナーとは何ですか？
複合ライナーは、圧縮粘土（またはGCL）の上に高密度ポリエチレン（HDPE）ジオメンブレンを組み合わせたものです。粘土はHDPEを穿孔から保護し、HDPEは粘土のひび割れを塞ぎます。これは現代の埋立地において最も推奨されるシステムです。
Q6：HDPEと粘土、どちらがより耐久性がありますか？
どちらも、適切に設計され設置されていれば、50 ～ 100 年以上の設計寿命を達成できます。 HDPE はより一貫性があります。粘土は乾燥や凍結から保護する必要があります。
Q7：HDPEは粘土の上に直接設置できますか？
はい。これは複合ライナーシステムです。粘土はHDPE（高密度ポリエチレン）の下地として、滑らかで耐穿刺性に優れた下地を提供します。この組み合わせは、どちらか一方だけを使用する場合よりも優れています。
Q8：1.5mmのHDPEに適合させるには、粘土ライナーの厚さはどのくらいにする必要がありますか？
同等の漏水率を達成するには、粘土の透水性が10万倍高いため、厚さを600～1,200mm（400～800倍）にする必要がある。
Q9：HDPEと粘土、どちらが設置しやすいですか？
HDPEの施工は迅速で天候の影響を受けにくいが、熟練した溶接工が必要となる。粘土の施工は時間がかかり、大型の設備が必要で、湿気や天候の影響を受けやすい。
Q10：粘土ライナーは有害廃棄物埋立地に使用できますか？
通常はそうではありません。ほとんどの有害廃棄物規制では、二重複合ライナー（HDPE + 粘土 + HDPE）の使用が義務付けられています。粘土だけでは有害廃棄物の封じ込めには不十分です。
