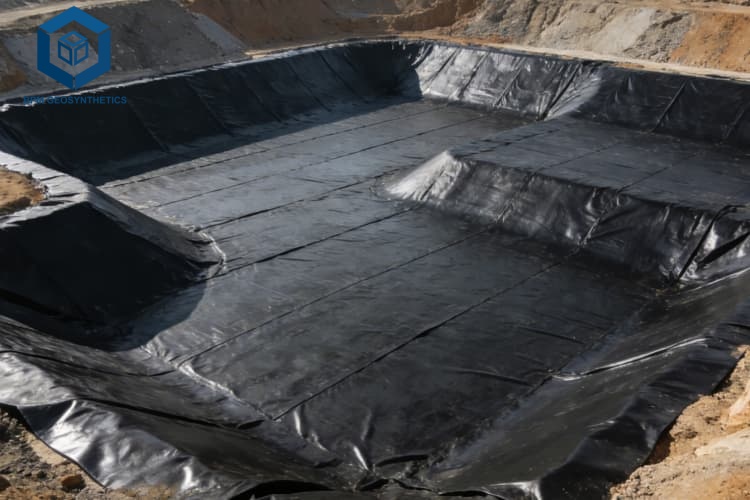

TSF二重ライナーシステム用ジオメンブレン：エンジニアリングガイド
TSF二重ライナーシステムにおけるジオメンブレンとは何ですか？
TSF二重ライナーシステム用ジオメンブレン鉱山操業の尾鉱貯蔵施設 (TSF) で使用される、エンジニアリングされた多層封じ込めバリアを指し、一次 (上) ジオメンブレン、二次 (下) ジオメンブレン、および中間の漏洩検知/収集層から構成されます。鉱山技師、EPC 請負業者、および調達管理者にとって、TSF 二重ライナーシステムのジオメンブレンを理解することは、規制遵守 (米国 EPA サブタイトル C、チリ DS 86、オーストラリア ANCOLD ガイドラインなど)、地下水保護、および長期的な環境管理にとって重要です。一般的な二重ライナーシステムには、一次ライナー (1.5～2.0 mm HDPE)、漏洩検知層 (ジオネットまたはパイプ付き砂利)、二次ライナー (1.5 mm HDPE または GCL/GM 複合材)、および基礎準備が含まれます。このガイドでは、TSF二重ライナーシステム用ジオメンブレンに関するエンジニアリングデータを提供します。具体的には、構成要素の仕様、漏洩検知設計、尾鉱の化学組成とヘッドに基づく厚さの選択、建設時の品質保証/品質管理、および鉱山プロジェクトにおける調達要件などが含まれます。
TSF二重ライナーシステム用ジオメンブレンの技術仕様
下記の表は、GRI、米国環境保護庁（US EPA）、および鉱業基準に基づき、TSF二重ライナーシステム用ジオメンブレンの重要なパラメータを定義したものです。
| 成分 | 代表的な仕様 | エンジニアリングの重要性 |
|---|---|---|
| 一次ジオメンブレン（上部） | 1.5～2.0mmのHDPE（平滑または表面加工済み） | 尾鉱やプロセス溶液に対する主要なバリア。より高い圧力または腐食性の高い化学物質に対しては、より厚くする。 |
| 二次ジオメンブレン（下側） | 1.5 mm厚のHDPE（平滑）またはGCL（5 mm以上） | 二次封じ込め ― 二重ライナーシステムに関する規制要件を満たさなければならない。 |
| 漏れ検出層 | ジオネット（5～8mm）または300mmの砂利/砂＋有孔管 | 一次ライナーからの漏洩を収集・除去し、監視を可能にする。TSF二重ライナーシステムのジオメンブレンにとって不可欠である。 |
| プライマリーライナーの厚さ | 標準は1.5mm、ヘッドが10mを超える場合や腐食性の高い尾鉱の場合は2.0mm | ライナーが厚いほど、耐穿刺性が高く、耐用年数が長くなります。 |
| 二次ライナーの厚さ | 最低1.5mm（HDPE）または5mmのGCL | 基本要件と同等以上である必要がありますか？通常は同等以上です。}, |
| ジオテキスタイルクッション（必要な場合） | 不織布 ≥ 300 g/m²（鋭利な路盤の場合は500 g/m²） | 二次ライナーを路盤の穿孔から保護します。 |
| 一次ライナー上の浸出水ヘッド | 設計水頭 ≤ 1 m（EPAの二重ライナーに関するガイドラインに基づく） | 漏水検知層は、一次ライナーからの漏水を最小限に抑えるために、水頭を低く保つ必要がある。 |
| 規制基準 | 米国環境保護庁サブタイトルC、チリDS 86、オーストラリアANCOLD、カナダMS | 有害尾鉱には二重ライナーが必要。非有害尾鉱には単一ライナーが必要。 |
重要なポイント:TSF二重ライナーシステム用ジオメンブレンは、一次ライナー（1.5～2.0mm厚のHDPE）、二次ライナー（1.5mm厚のHDPEまたはGCL）、および漏水検知層を必要とする。設計は規制遵守を最優先とする。
TSF二重ライナーシステム用ジオメンブレンの材料構造と組成
TSF二重ライナーシステム用ジオメンブレンの設計においては、各層の機能を理解することが不可欠です。
| 層 | 材料 | 関数 | 他のレイヤーとの相互作用 | |
|---|---|---|---|---|
| 基礎・路床 | 圧縮された土壌または岩石（平坦度2mm/2m以下） | ライナーシステム全体をサポートする | 表面は滑らかでなければならず、12mmを超える石は除去しなければならない。 | |
| ジオテキスタイルクッション（オプション） | 不織布 ≥ 300 g/m² | 二次ライナーを路盤の穿孔から保護します | 路盤に鋭利な石や角張った材料がある場合に必要。 | |
| 二次ジオメンブレン | 1.5 mm HDPE または 5 mm GCL | 二次封じ込め ― 最後の防衛線 | 溶接（HDPE）または重ね合わせ（GCL）する必要があります。 | |
| 漏れ検出層 | ジオネット（5～8mm）または砂利（300mm） | 一次ライナーからの漏洩を収集し、サンプへ搬送する。 | GRI GC8に基づき、透過率が3 × 10⁻⁵ m²/s以上でなければならない。 | |
| 一次ジオメンブレン | 1.5～2.0mmのHDPE（平滑または表面加工済み） | 尾鉱に対する主要な障壁 | 尾鉱の化学組成と適合している必要があります。 |
エンジニアリングに関する洞察:TSF二重ライナーシステムにおけるジオメンブレンは、漏水検知層によって、漏水が二次ライナーに到達する前に捕捉・除去する仕組みになっています。これが、単層ライナーシステムとの決定的な違いです。
製造工程：品質がTSFダブルライナーの性能に与える影響
工場での品質は、TSF二重ライナーシステム用ジオメンブレンの性能に直接影響を与える。
樹脂配合：バージンPE100樹脂＋カーボンブラック（2～3％）＋酸化防止剤パッケージ。高級メーカーはより高いOIT（120分以上）を使用します。
押し出し：平型押出成形（200～220℃）。鉱山用ジオメンブレンの厚さ公差は±5%。
カレンダー加工／研磨：指定された通り、滑らかな表面または凹凸のある表面。
冷却：残留応力を防ぐための制御冷却。
品質検査:PENT（500時間以上）、OIT（100分以上）、穿刺（ASTM D4833）、裂傷（ASTM D1004）。
包装：鉱山現場への輸送用UVカット包装材。
性能比較：TSF用ダブルライナー対シングルライナー
TSF二重ライナーシステム用ジオメンブレンと、単一ライナーの代替案との比較。
| ライナーシステム | 漏れの検出 | 規制当局の承認 | 費用（設置面積1平方メートルあたりのユーロ） | インストールの複雑さ | 代表的な用途 |
|---|---|---|---|---|---|
| 二重ライナー（HDPE + HDPE） | はい（ジオネット／砂＋パイプ） | 高濃度（有害な鉱滓） | 25～40歳 | 高い | シアン化物浸出液、酸生成尾鉱、有害廃棄物 |
| 二重ライナー（HDPE + GCL） | はい | 中～高 | 22～35歳 | 中～高 | 二重バリアが規制要件となっている非有害性尾鉱 |
| 単層ライナー（HDPEのみ） | いいえ | 低濃度（非有害性尾鉱のみ） | 12～20 | 中くらい | 酸を生成しない、シアン化物を含まない尾鉱 |
| シングルライナー（GCLのみ） | いいえ | 低（使用頻度限定） | 8～15 | 低い | 一時的または低リスクの申請 |
結論：TSF二重ライナーシステム用のジオメンブレンは、有害な尾鉱（シアン化物、酸生成物）に必要であり、規制遵守に不可欠な漏洩検知機能を提供する。
TSF二重ライナーシステムにおけるジオメンブレンの産業応用
鉱山廃滓管理における具体的な応用例。
金・銅鉱滓（シアン化物浸出、酸生成）：二重ライナーが必要です。一次ライナー：1.5～2.0mm HDPE。二次ライナー：1.5mm HDPE。漏水検知：ジオネット。
ウラン鉱滓（放射性、酸性）：セカンダリ GCL を備えたダブルライナー。より厚いプライマリー (2.0 mm)。
カリウム／塩水鉱滓（塩水）：二次HDPEを使用した二重ライナー。漏水検知：砂層。
卑金属鉱滓（亜鉛、鉛、ニッケル）：酸生成能を確保するには、二重ライナーが必要である。
既存のTSF拡張（新規セル）：たとえ古い細胞がシングルライナーであっても、新しい細胞にはダブルライナーを採用する――規制の動向。
TSF二重ライナーシステム用ジオメンブレンに関する一般的な業界問題
設計や設置の不備に起因する、現実世界での不具合。
問題1：漏水検知層の目詰まり - サンプへの流れがない
根本的な原因：尾鉱荷重（10m以上）によるジオネット（5mm）の破砕、または砂層の微粒子の移動。解決：高透過性ジオネット（100 kPaで3 × 10⁻⁵ m²/s以上）を使用してください。砂層の上にジオテキスタイルフィルターを設置してください。これは、TSF二重ライナーシステムのジオメンブレンの機能にとって非常に重要です。
問題2：鋭利な尾鉱による一次ライナーの穿孔
根本的な原因：1.5mm厚のHDPEシートを、緩衝材なしで鋭利な鉱滓の下に設置した。解決：2.0 mm HDPE を使用しますか、それともプライマリライナーの上にジオテキスタイルクッションを取り付けますか?実はプライマリーの下にクッションが入っています。ダブルライナーの場合は、300 mm の砂層で一次側を尾鉱から保護します。
問題3：二次ライナーの縫い目の破損が検出されなかった
根本的な原因：一次側と二次側の間に漏水検知機能がなく、二次ライナーの漏水が見過ごされる。解決：漏水検知層には、監視用の井戸／サンプを設ける必要があります。設置後、真空ボックスを使用して二次ライナーのテストを実施してください。
問題4：二重ライナーシステムの斜面安定性の不足
根本的な原因：層間の滑り（滑らかなHDPE同士の滑り）。解決：斜面のプライマリライナー、またはジオメンブレン間のジオテキスタイル摩擦層には、テクスチャード加工された HDPE を使用します。
TSF二重ライナーシステム用ジオメンブレンのリスク要因と予防戦略
リスク: 漏れ検出システムが設置されていない (非準拠):規制違反、漏洩を検知できなかったこと。緩和：設計には、漏水検知層、収集管、および監視用貯水槽を含める必要があります。
リスク：尾鉱ヘッド（> 10 m）に対して一次ライナーが薄すぎる：応力による亀裂または穴あき。緩和：落差が10mを超える場合は、2.0mm厚のHDPEを指定してください。落差が20mを超える場合は、三重ライナーまたは厚みを増すことを検討してください。
リスク：二次ライナーGCLの水和前の乾燥：亀裂が発生し、油圧性能が低下する。緩和：GCL二次ライナーは、設置後48時間以内に覆ってください。乾燥リスクが高い場合は、HDPE二次ライナーを使用してください。
リスク：設置後の漏水検査なし：未発見の穴あきや縫い目の欠陥。緩和：尾鉱を投入する前に、一次ライナーの電気的漏洩箇所調査（ASTM D7002）を実施してください。
調達ガイド：TSF二重ライナーシステム用ジオメンブレンの選定方法
B2B購買決定のための8ステップチェックリストに従ってください。
尾鉱の危険度分類を決定する：危険物（シアン化物、酸発生物）→二重ライナーが必要。非危険物→単一ライナーでも許容される場合がある。
最大水頭を計算する：ヘッド < 10 m → 1.5 mm プライマリ。ヘッド > 10 m → 2.0 mm プライマリ。
一次ジオメンブレンを指定してください：HDPE製、厚さ1.5～2.0mm、傾斜面は摩擦防止のため表面加工済み。PENT試験500時間以上、OIT試験100分以上を要求してください。
二次ジオメンブレンを指定してください。HDPE（1.5mm）またはGCL（5mm以上）。HDPEの場合、樹脂要件は一次樹脂と同様です。
漏洩検知レイヤーを指定してください。ジオネット（20 kPaおよび100 kPaにおける透水係数≧3 × 10⁻⁵ m²/s）または300 mmの砂利と有孔管。
必要に応じてジオテキスタイルクッション材を使用してください。下地が鋭利な石で覆われている場合は、二次ライナーの下に不織布（300g/m²以上）を敷設する。
規制遵守に関する文書の提出を義務付ける：米国 EPA サブタイトル C、チリ DS 86、または該当する現地の標準。
設置前のモックアップを注文する：全層を含む100m²の試験区画を設置する。漏水検知流量と継ぎ目の健全性を試験する。
エンジニアリング事例研究：金鉱山におけるTSF二重ライナーシステム用ジオメンブレン
プロジェクトの種類:金鉱山の尾鉱貯蔵施設（シアン化物浸出尾鉱）。
位置：アメリカ合衆国ネバダ州（米国環境保護庁（EPA）サブタイトルCの遵守が必要）。
プロジェクトのサイズ:50万平方メートル。
ダブルライナーシステムの仕様：
路盤：締固められた粘土、平坦度≦2mm/2m。
- 二次ライナー：1.5mm HDPE（平滑）
- 漏水検知層：8 mmジオネット（透水係数5 × 10⁻⁵ m²/s）とHDPE穿孔パイプ。
- 一次ライナー：1.5 mm HDPE（傾斜面はテクスチャ加工、底面は平滑）。
尾鉱覆土：300mmの砂クッション。
3年後の結果：漏水は検出されませんでした（漏水検知サンプは乾燥状態）。継ぎ目の破損もありませんでした。EPA検査に合格しました。この事例は、TSF二重ライナーシステム設計において適切なジオメンブレンを使用することで、環境規制への準拠と封じ込め機能の完全性が確保されることを示しています。
よくある質問：TSF二重ライナーシステム用ジオメンブレン
Q1：TSFにおけるダブルライナーシステムとは何ですか？
二重ライナーシステムは、一次（上側）ジオメンブレン、二次（下側）ジオメンブレン、およびその間に挟まれた漏洩検知層から構成されます。これにより、冗長な封じ込めが可能となり、有害な鉱滓の漏洩監視が実現します。
Q2：尾鉱貯蔵において、二重ライナーが必要となるのはどのような場合ですか？
有害な尾鉱には二重ライナーが必要です。対象となる尾鉱は、シアン化物浸出（金/銀）、酸生成尾鉱（硫化物鉱物）、ウラン尾鉱、および現地の規制（米国環境保護庁サブタイトルC、チリDS 86など）によって有害と分類されるあらゆる尾鉱です。
Q3：二重ライナーシステムにおける一次ライナーには、どのくらいの厚さのHDPEが使用されますか？
標準は1.5mm。水頭が10mを超える場合、腐食性の高い尾鉱の化学組成の場合、または穿孔リスクが高い場合は2.0mm。ライナーが厚いほど耐用年数が長くなります。
Q4：漏水検知層とは何ですか？また、どのように機能しますか？
漏れ検出層 (ジオネットまたはパイプ付きの砂/砂利) は、一次ライナーと二次ライナーの間に配置されます。一次ライナーを通る漏れは漏れ検出層に流れてサンプに収集され、監視と除去が可能になります。
Q5：GCLは二次ライナーとして使用できますか？
はい、GCL（ジオシンセティッククレイライナー）は、通常HDPEを一次ライナーとして用いる二重ライナーシステムの二次ライナーとして使用できます。ただし、GCLはHDPEよりも透水性が高いため、乾燥から保護する必要があります。
Q6：ダブルライナーとコンポジットライナーの違いは何ですか？
二重ライナーは、漏水検知層を挟んだ2枚の独立したジオメンブレンで構成されています。複合ライナーは、ジオメンブレンが粘土層（GCLまたは圧縮粘土）と直接接触しています。二重ライナーは冗長な封じ込め機能を提供しますが、複合ライナーは追加のバリアとして粘土に依存しています。
Q7：漏水検知層はどのようにテストされますか？
設置後、漏水検知層の透水性（ジオメット）または浸透性（砂）を検査します。集水管を洗浄し、流量試験を行います。この層は、排水槽へスムーズに排水されなければなりません。
Q8：二重ライナーシステムにはどのような規制基準が適用されますか？
米国環境保護庁（EPA）サブタイトルC（有害廃棄物）、チリDS 86（鉱滓）、オーストラリアANCOLDガイドライン、カナダMS（鉱業安全）規制。必ず現地の要件を確認してください。
Q9：一次ライナーと二次ライナーの縫い目はどのように検査されますか？
非破壊検査：二重トラック溶接部にはエアチャネル試験（100～200 kPa、2～5分間保持）。押出溶接部には真空ボックスを使用。破壊検査：ASTM D6392に準拠した剥離およびせん断試験（ライナー1枚あたり500mにつき1サンプル）。二次ライナーは一次ライナーの設置前に試験する必要があります。
Q10：TSF用二重ライナーシステムの設計寿命はどれくらいですか？
適切な仕様（1.5～2.0 mmのHDPE、PE100樹脂、PENT≧500時間、OIT≧100分）であれば、一次ライナーの設計寿命は50～100年以上です。二次ライナーも同様の設計寿命を持つはずです。
TSF二重ライナーシステム用ジオメンブレンに関する技術サポートまたは見積もりを依頼する
TSF二重ライナーシステム設計のためのプロジェクト固有のジオメンブレン、規制遵守支援、または大量調達については、当社の技術チームが対応いたします。
見積もりを依頼する尾鉱の種類、発生源、地域、および規制管轄区域を明記してください。
エンジニアリングサンプルをリクエストする・漏水検知層試験報告書付きのHDPEおよびGCLサンプルを受け取る。
技術仕様をダウンロードする– 二重ライナー設計ガイド、漏水検知透過率計算ツール、および設置時の品質保証／品質管理チェックリスト。
テクニカルサポートに連絡する－TSF二重ライナーシステムの規制遵守に関するコンサルティング、厚さの選定、および設置監督。
著者について
TSF二重ライナーシステム用ジオメンブレンに関するこのガイドは、ヘンドリック・フォス工学士鉱山尾鉱管理におけるジオシンセティックス分野で19年の経験を持つ土木技術者。北米、南米、オーストラリア、ヨーロッパの金、銅、ウラン、卑金属の尾鉱処理施設向けに40以上の二重ライナーシステムを設計し、規制遵守、漏洩検知設計、設置品質保証・品質管理を専門としています。彼の業績は、鉱業用途向けジオメンブレン規格に関するGRIおよびASTM D35委員会の議論で引用されています。
